MR技术博大精深，上一篇文章老王给大家简单介绍了射频放大器（RF-AMP），主要从射频放大器的内部结构和PMU保护电路出发给大家做了简要讲解。回归本源，射频放大器的作用其实就是把TXR模块产生的0dBm射频脉冲放大到能够通过QBC有效进行激发的状态，一般来说在常规扫描时放大倍数是72.6dB。射频放大器内部除了放大PA模块之外大部分都是用来进行检测和控制的。本篇文章我们继续研究射频放大器。

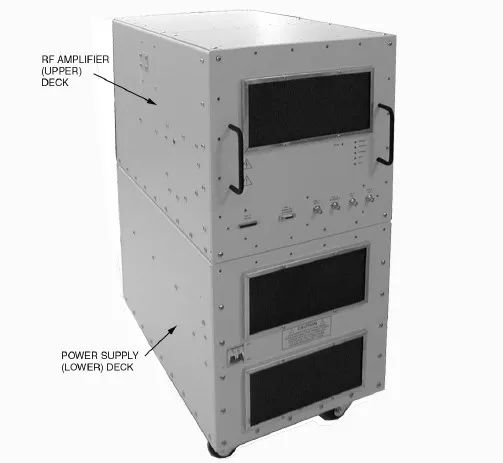

以1.5T系统使用的单射频为例，原来版本的S-23放大器就像一个机柜那么大。
老王在之前介绍MR三级水冷模式(点击跳转)的时候有介绍过LCC的水冷回路里其中就有一路是专门给射频放大器进行制冷的水冷回路。

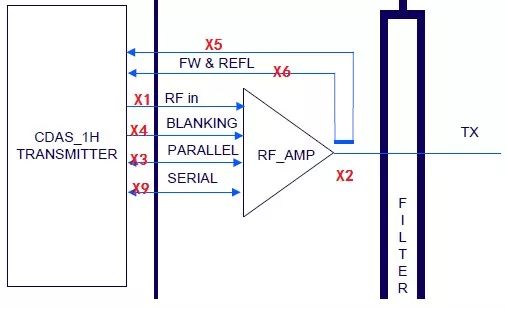

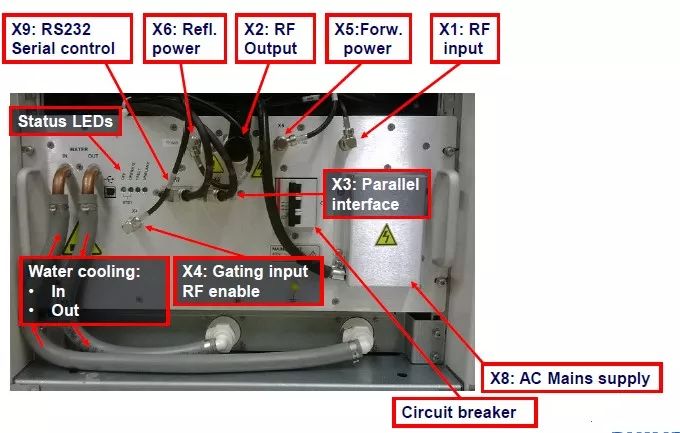

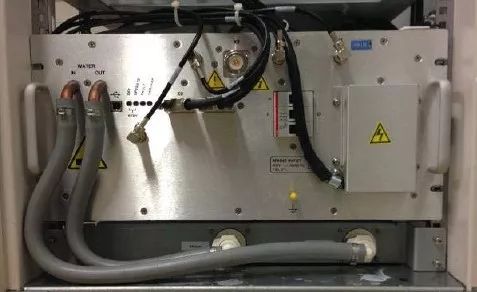

下面我们以S-35为例介绍射频放大器的接线，从正面看S-35的各个接头如下图。
放大器有4个状态指示灯（Status LEDs），各个指示灯的状态表示如下：
OFF：表示射频放大器的状态，如果点亮表明射频放大器还没有准备好。
Operate：工作状态，点亮表明射频放大器正在正常工作。
Fault：表明射频放大器处于故障，如果发现点亮，可以重启射频放大器尝试是否会正常。
Unblank：表明射频放大器的使能状态（TXR模块发射的Gating信号使放大器进行放大）。

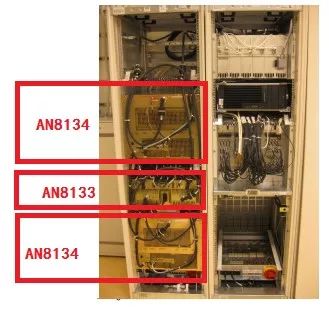

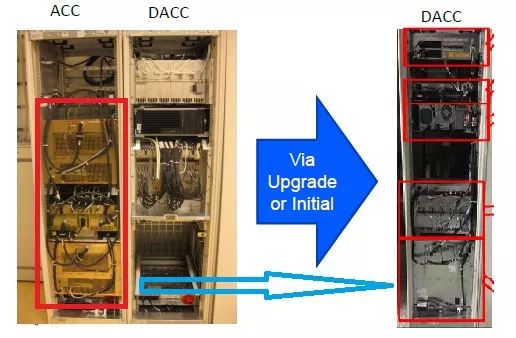

前面老王一直在介绍1.5T系统所使用的单射频放大器，那么对于3.0T MR系统的双射频激发所使用的双射频放大器有什么不一样的么？先来看一个典型的双射频放大器的机柜图：
回顾前面讲解射频发射通路简介的章节，我们知道射频能量如果不通过QBC发射，那么能量会顺着射频线返回。对于1.5T系统来说，一般在磁体上有一个50Ω的负载（Dump load）专门在QBC停止发射的时候消耗掉反射能量（Reflect power）。

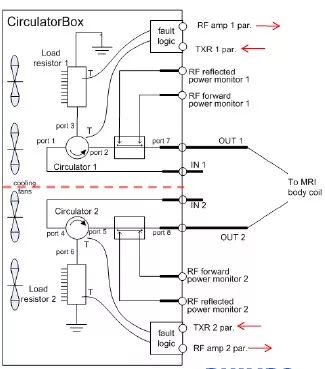

但是对于双射频来说，两路射频能量会同时反射，这也意味着需要2个负载。

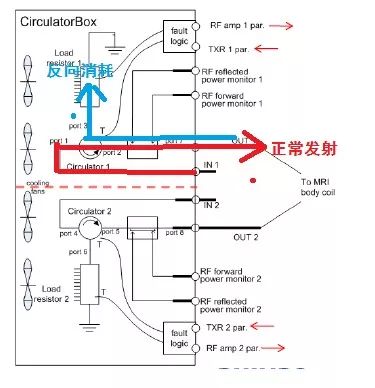

可以把混合器的核心想象成一个逆时针转动的回路，电流在内部只会逆时针流动，并且遇到出口就会流出。
简单来说2路射频放大器分别输出到混合器的两路：
当射频能量正向流动的时候在混合器里面会直接输出到OUT端最终传输到QBC。
当射频能量反向流入到OUT端之后会直接流入负载里面最终消耗掉。
