MRI基础知识 -- RF射频发射技术（五）

在之前关于射频发射技术的文章中老王给大家介绍完了射频放大器的相关知识，介绍了双射频（双源）系统射频放大器的一些特点，至此MR系统的射频终于能够产生需要的波形以及需要强度的射频脉冲了。那么接下来射频脉冲会通过射频电缆经过SFB（滤波板）来到磁体间，我们本节继续介绍接下来射频的流向。

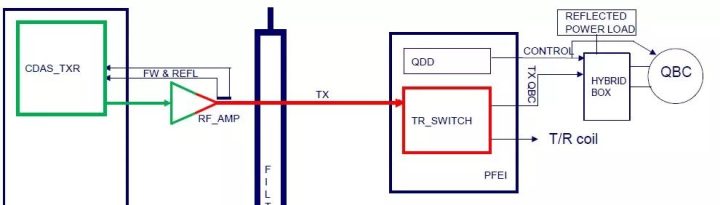

按照惯例还是先列出老王已经给大家画了很多遍的射频发射通路框图。

经过设备间TXR模块以及射频放大器模块的共同作用，我们已经得到了标准的射频脉冲信号，脉冲是用来进行射频激发的，因此最终发射脉冲的流向是射频发射线圈。

关于MR系统中的线圈的概念，老王首先介绍一个知识：

对于MR系统来说线圈大体上包括QBC体线圈和接收线圈。QBC体线圈既可以发射射频脉冲，也可以接收射频脉冲。

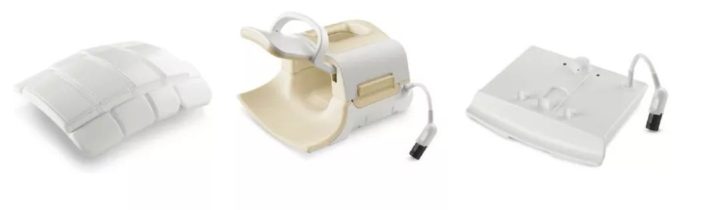

而一般意义上的接收线圈（例如头线圈，膝关节线圈等等）只能够接收MRI信号。

部分特殊的接收线圈既可以发射射频脉冲也能够接收MRI信号的叫做TR线圈（如T/R头线圈，T/R膝关节线圈）

对于MR系统来说，能够进行射频发射的线圈有两种：

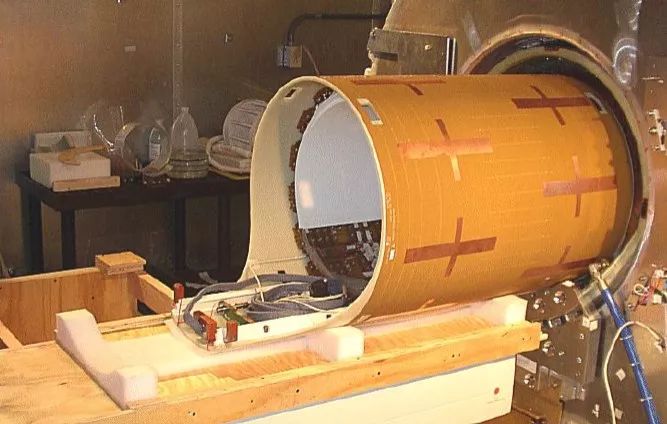

1. 体线圈QBC。最常用的发射线圈，作为体积最大的线圈，直接安装在磁体上，作为主发射源拥有最强大的射频发射能力，同时也具有一定的射频接收能力。但是由于QBC体积很大，覆盖范围很广，因此线圈不可能尽可能贴近人体，所以一般来说QBC是对被扫描物体的整体全范围进行激发。

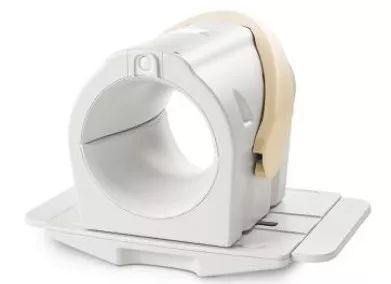

2. T/R线圈。既可以发射也可以接收的线圈，这种线圈比较特殊，特点是在普通线圈的尺寸下集成了信号发射功能。相对于体线圈来说特点是线圈体积小，并且更加贴近被扫描物体，在一些特殊的情况下需求下使用。

既然射频发射线圈有两种，那么也即意味着射频放大器发出的激发脉冲会有两个最终流向，并且需要能够控制选择射频通路的流向。这个控制器就是TR-Switch模块。

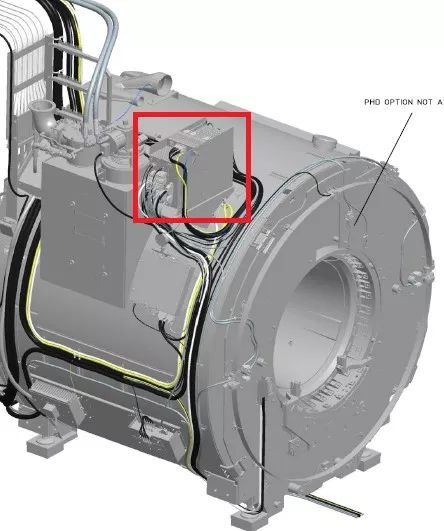

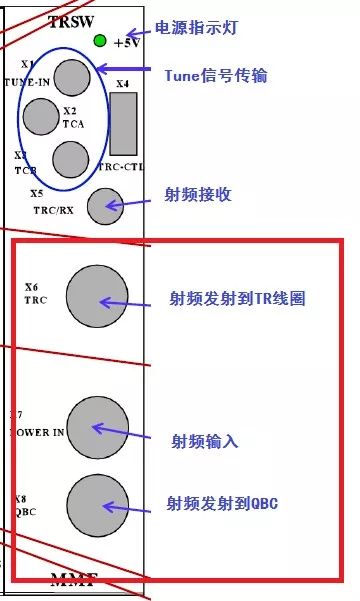

简单来说如果只考虑TR-Switch作为射频选择模块的作用，将射频线连接模块的射频输入端口，输出端同时连接QBC和TR线圈，通过控制电路切换模块内部射频通路，从而达到选择发射线圈的作用。

MR技术博大精深，本期老王介绍了射频能量来到磁体间的第一站TR-Switch模块，同时介绍了发射接收线圈的一些概念，大家需要了解大部分的线圈都只能进行MRI信号接收，只有体线圈QBC和专用的T/R线圈能够进行射频发射。下一期老王将继续探讨射频发射通路，敬请期待。
