MR技术博大精深，上一期老王从MR磁场干扰的角度分析了MR机房选址的一些细节要求。本节老王继续进行MR场地准备讲解，介绍超导MR系统特有的但是有非常关键的方面—失超管以及围栏
首先我们回顾之前老王介绍的MR磁体的相关知识。

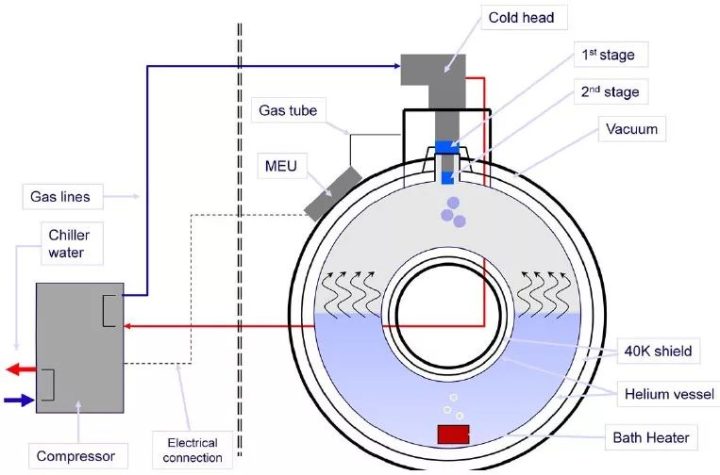

为了保证线圈保持在超导状态，超导磁共振里面充满了液氦(-269℃)，对于飞利浦超导MR来说磁体内部大约存放2000L液氦。
所谓的失超就是超导线圈失去超导状态，对应着就是液氦瞬间的大量挥发。1L液氦转换成氦气体积大约膨胀700倍，这种情况下必须准备一个通道将磁体内的低温氦气排放到安全的区域内，这个通道就是失超管。

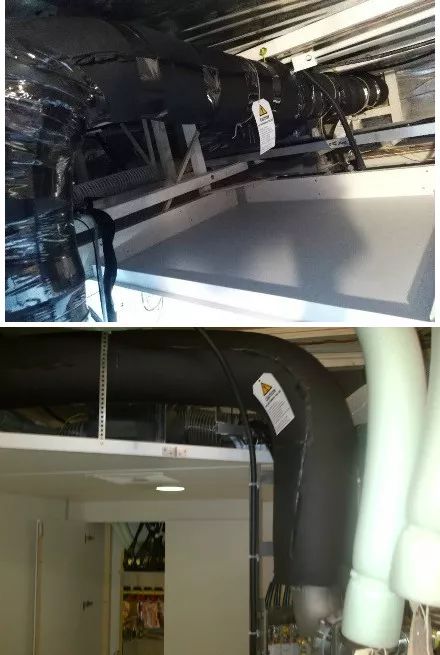

1. 失超管允许的转弯半径最小为管道直径的1.5倍
2. 失超管的材料厚度：铝管至少3mm, 不锈钢至少0.5mm
3. 失超管以及转接头的绝缘材料必须能够承受-269℃的低温
4. 失超管必须能够承受4Bar的压力
5. 失超管的连接处应该焊接良好，不能漏水漏气，且能够承受压力
6. 整个失超管的走向中，所有可能积水的地方都需要开一个2mm的排水孔。也就是说每一段的最低处都需要有一个排水孔
7. 失超管的固定需要考虑失超情况下管道受到的大约1000N的力
8. 失超管外部允许的最大压降是50mBar
9. 为了氦气的快速排放，要求磁体间外失超管每进行一次转弯管径都需要增大1倍

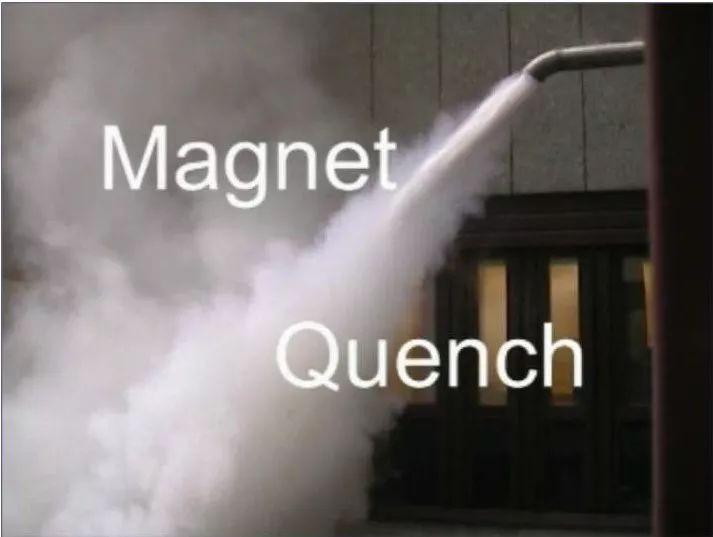

可能还有很多朋友对失超没有一个直观的印象，大家参考下图自己感受一下。
1.失超管排放出口以下3米及半径3米的区域应限制通行。
2.失超管排放出口的角度必须大于等于45度，小于等于90
3.在出口和限制区域之间(例如屋顶、墙)必须至少有1米的净空间。
4. 出口设计需要考虑防雨、防雪、防小动物和防异物，因此失超管排放出口指向地面这部分管道的长度应至少为直径的两倍。
5. 氦气排放(失超)管排放出口3米以内的范围内不能有空调进风口。
6. 不要将氦气排放到封闭空间内。

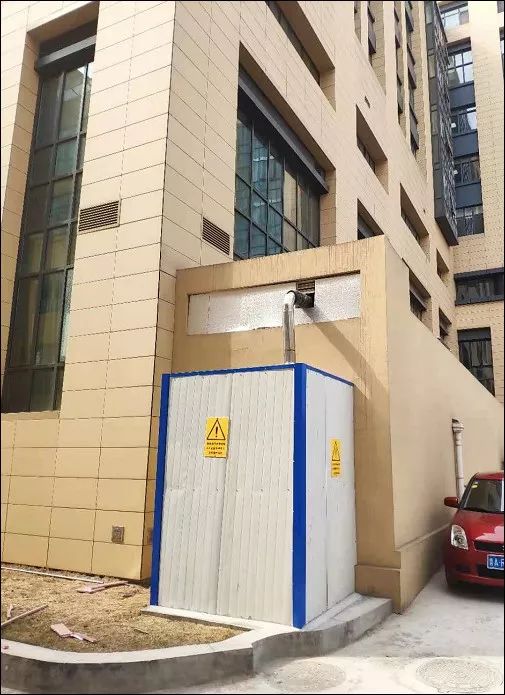

同时对于大多数情况下，都需要安装失超管围栏。失超管围栏一般情况下是一个四周密封的区域，围栏璧需要贴保温材料，具体的设置方法及形状还要在机房设计的时候参考各个厂家项目部的实际设计图。
对于大家来说只需要知道在失超管出口区域有这样一个要求就行了，便于初期选址。
虽然繁琐，失超管却是和后期安全使用密切相关的最重要的部件，因此大家一定要注意。
当然了MR技术一直在进步，零消耗超导MR系统已经面世，这种MR设备最大的区别就是取消了失超管，并且失超过程中一般不会损失液氦。
老王觉得这个设备最大的好处就是对MR机房的选址又一次降低了要求，也给崭新漂亮的医院外立面创造了无限可能：再也不需要绞尽脑汁隐藏那些失超管以及围栏了。
MR技术博大精深。本节老王带大家进一步了解MR机房的选址，介绍了失超管以及围栏的相关知识。还是那句话，MR设备机房选址是MR设备能否正常使用的最基本前提，一个好的场地会对日后安装和使用造成直接的影响。
老王对场地的讲解只是给大家一个概念性的讲解，具体每一个厂家对场地的要求都有特殊的需求，当然最理想的状态是在大楼设计的时候就有厂家的项目工程师介入参与图纸的设计，这样能够最大限度的满足设备的安全运行，但最低要求是通过老王的讲解能给大家一个印象，至少知道设计一个场地需要满足这些条件，后期实际准备项目的时候与厂家项目工程师沟通的时候可以最大限度的提高效率。
